Linux中硬盘物理扇区

与文件系统文件对应关系



1               概述

系统读写文件过程中,如下面内核打印信息,报告读写某个扇区错误。那么我们如何能够通过sector找到读写哪个文件错误?

kernel: end_request: I/O error, dev sdb, sector 41913499

2               物理扇区与文件对应关系计算

以下面打印信息为例。
kernel: end_request: I/O error, dev sdb, sector 41913499

2.1               第一步:通过sector找到所在分区

内核打印的sector是硬盘上的物理扇区。如上例,我们可以知道磁盘是/dev/sdb。而   sector 41913499属于哪个分区?/dev/sdb1/dev/sdb2?还是其他?

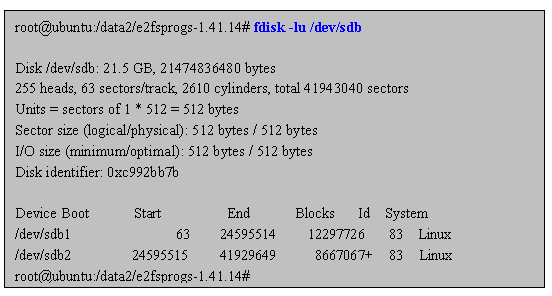

通过命令fdisk -lu /dev/sdb,可以看到各个分区的容量大小,也就知道每个分区的起始sector和结束sector



这样就可计算出sector 41913499属于哪个分区/dev/sdb2



2.2               第二步:计算分区上文件系统起始sector

对于ext2文件系统/dev/sdb2,该分区上文件系统起始sector24595515

Device Boot      Start         End      Blocks   Id  System

/dev/sdb1              63    24595514    12297726   83  Linux

/dev/sdb2        24595515    41929649     8667067+  83  Linux





2.3               第三步:计算报错扇区在分区文件系统内的blocks值(即文件系统内的偏移量)

Blocks = (出错扇区 分区起始扇区)/ 8

dev sdb, sector 41913499该扇区在/dev/sdc2文件系统上的    blocks值为: blocks=41913499分区起始扇区)/8 = 41913499 - 24595515/8 = 2164748



2.4               第四步:通过文件系统的blocks值计算出inode

debugfs  <设备名> icheck <block>

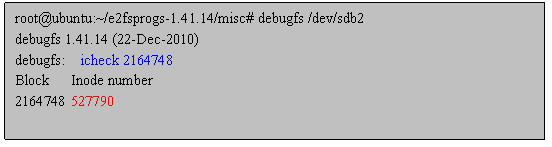

对于/dev/sdb2上的文件系统来说,block 2164748对应的inode值为527790。如下图。

2.5               第五步:通过inode值,找到具体文件名(是绝对路径)

debugfs  <设备名> ncheck <inode>

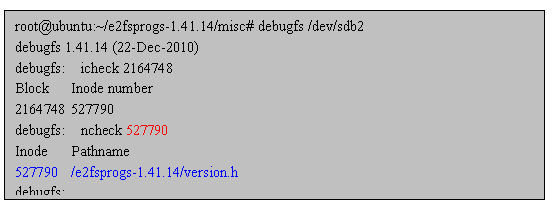

对于/dev/sdb2上的文件系统来说,inode 527790对应的文件为/e2fsprogs-1.41.14/version.h。也就是访问文件version.h时出现读写错误。



3               转换方法验证

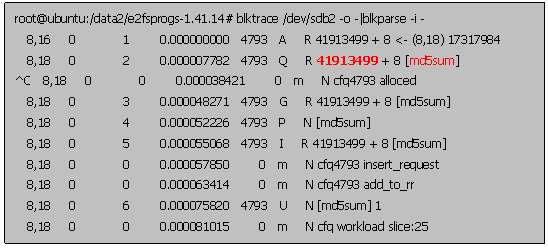

我们通过blktrace来验证访问/e2fsprogs-1.41.14/version.h所占用的硬盘上物理扇区。

root@ubuntu:/data2/e2fsprogs-1.41.14# echo 1 > /proc/sys/vm/drop_caches

root@ubuntu:/data2/e2fsprogs-1.41.14# md5sum version.h

6173fbb937f8dc3b315ff8853007d490  version.h
